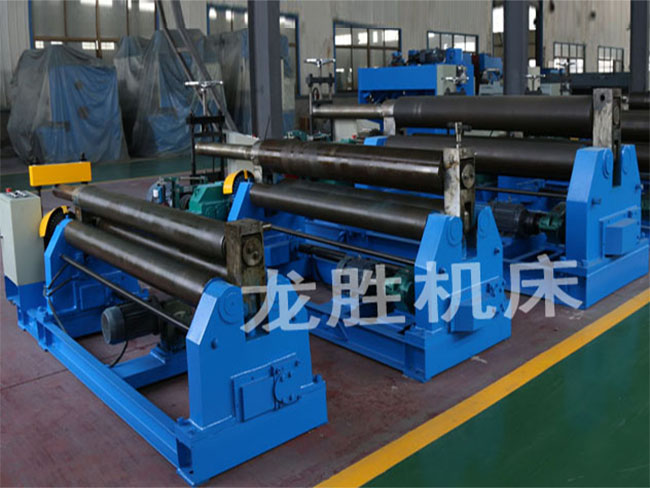

机械对称式卷板机工作原理该机构形式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。

 图1.1 三辊卷板机工作原理图由图







1.1：主传动指上辊绕O1，下辊分别绕O2、O3作顺时针或逆时针旋转。它是以两根下辊为主驱动 ，由主电机、主减速机、连轴器、及开式齿轮组成。工作时上辊由板料间的摩擦力带动，同时作为从动轴，起调整挤压工件的作用。辅传动由单独的传动系统控制上辊的上升或下降。由上辊升降电动机、减速机、连轴器、蜗轮、蜗杆、丝母、丝杆组成。工作时，由减速机带动蜗杆转动蜗轮内丝母旋转，使丝杆及上辊轴承座作升降运动，使上辊上升或下降。卷板时，在上辊的下降压力下，通过两下辊正反转动，使板料达到所需的曲率，形成预计的圆形或弧形。

技术参数：
